Серия 1803
Станция налива сжиженного углеводородного газа

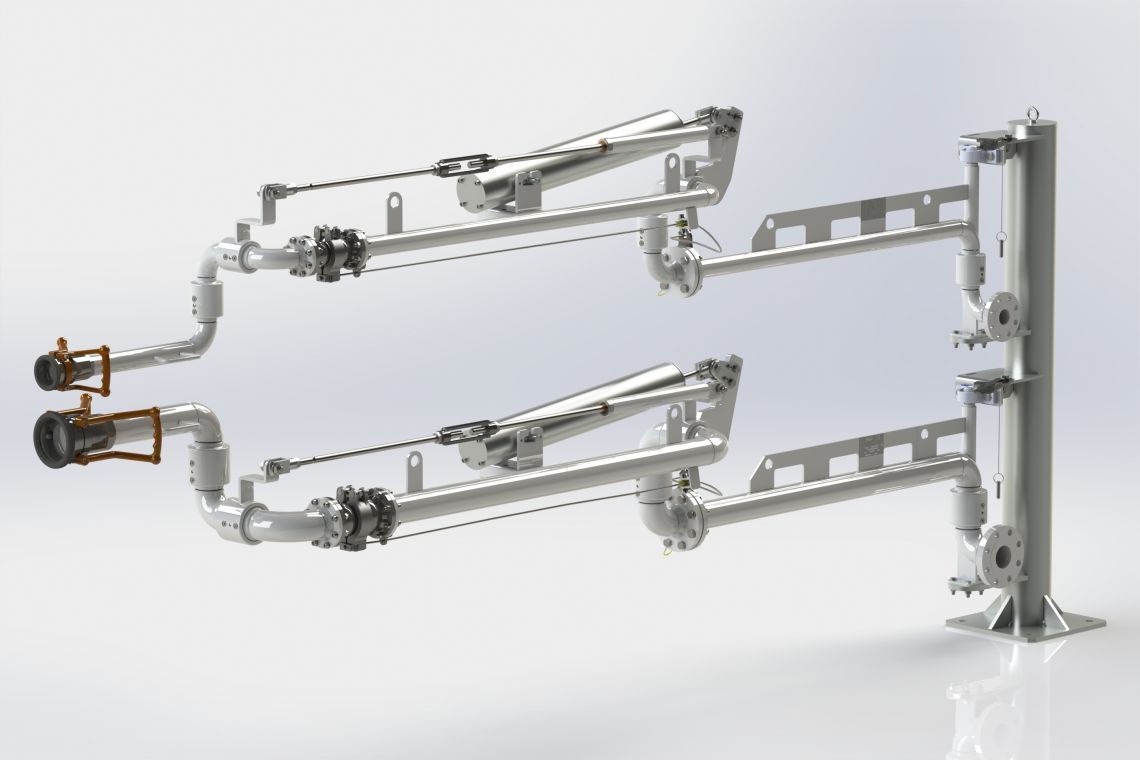

Станция нижней загрузки серии 1803 предназначена для перекачки сжиженного углеводородного газа или жидкостей под давлением из стационарных цистерн в мобильные и наоборот. Она состоит из двух рукавов серии 1802: первый предназначен для жидкой фазы, а второй - для паровой фазы. Широкий рабочий диапазон позволяет максимально охватить точки загрузки.Запросить технический паспорт
Получите паспорт со всеми характеристиками изделия. Заполните форму, чтобы получить PDF-файл.
Характеристики
Стандартная конфигурация
- Правое исполнение, нижняя подача с соединительным фланцем ANSI 300.
- Базовая муфта типа F-20.
- Поворотная секция.
- Двойная базовая муфта типа F-50.
- Балансир с пружиной сжатия.
Несущая труба из углеродистой стали.
- Предохранительный клапан ERC (DN50-DN80).
- Двойная концевая муфта типа F-50.
- Шаровой кран из углеродистой стали.
- Дренажный шаровой кран ½".
- Система вторичной балансировки с газовой пружиной.
- Концевое соединение с поворотным фланцем.
Технические характеристики
Нормы и директивы
- Декларация соответствия действующей директиве ATEX.
- Декларация соответствия действующей директиве PED.
- Декларация соответствия действующей директиве по машинному оборудованию.
- Сертификационная таможенная декларация для России, Казахстана, Беларуси, сертификат EAC.
- Стандарт ASTM-ANSI-EN.
Опции на заказ
- Материал рукава: углеродистая сталь, сталь для низких температур, нержавеющая сталь AISI304 / AISI316, с шаровым краном для подачи.
- Уплотнения из ГБНК, фторкаучука, ПФК, ЭПДМ, ПТФЭ.
- Левосторонняя версия.
- Подача сверху или сбоку.
- Соединительный фланец PN40 или других стандартов.
- Испытано при давлении 60 бар при номинальном давлении 40 бар (PN40).
- Разборные муфты состоят из 3 частей, что облегчает обслуживание.
- Специальные конфигурации для экстремальных температур (-60/+200 °C).
- Концевые соединения: быстроразъемная соединительная муфта Stanag 3756, быстроразъемное соединение мод. 602 или 206, наружная или внутренняя резьба NPT.
Дополнительные устройства
- Микровыключатель нагнетательного клапана.
- Микровыключатель для сигнализации нерабочего/рабочего положения.
- Дренажная труба ½".
- Амортизатор на предохранительном клапане ERC для постепенного натяжения троса и предотвращения случайного разрыва.
- Опорная стойка.
