LA CONFIGURAZIONE 1403T PER IL SETTORE CHIMICO
Come Silea ha adattato la tecnologia della serie 1403 per gestire un prodotto corrosivo attraverso un sistema di bottom loading più pratico e adatto a un utilizzo frequente.
Nel settore chimico, la scelta del sistema di carico non dipende soltanto dal tipo di operazione da effettuare. Le caratteristiche del prodotto, la frequenza dei carichi e le modalità di movimentazione sono tutti elementi che devono essere considerati nella progettazione della soluzione.
È il caso di un cliente che movimenta un liquido industriale a base cromo e che aveva la necessità di effettuare il carico dal basso su autocisterna, attraverso una linea DN50 (2”). Fino a quel momento, l'operazione veniva effettuata tramite una semplice manichetta. Una soluzione funzionale per un numero limitato di carichi, ma destinata a diventare meno pratica con l'aumento della frequenza delle operazioni.
Da qui nasce l'esigenza di passare a un sistema più strutturato: un braccio di carico progettato per il bottom loading, configurato specificamente per il contatto con un prodotto corrosivo.
Quando una manichetta non è più la soluzione più pratica
L’aumento dei carichi settimanali ha portato il cliente a valutare una soluzione diversa per la gestione del carico. Una manichetta DN80, infatti, quando è piena di liquido, può raggiungere un peso significativo e deve essere movimentata direttamente dall’operatore. Con l’aumento della frequenza dei carichi, questo aspetto diventa particolarmente rilevante in termini di ergonomia e praticità.
Il passaggio a un braccio di carico consente invece di affidare la movimentazione a una struttura snodata e bilanciata, progettata per accompagnare il movimento durante il collegamento alla cisterna. La sfida, però, non era soltanto operativa.
Il liquido movimentato è corrosivo e richiedeva quindi che le parti a contatto con il prodotto fossero adeguatamente protette. La soluzione doveva combinare le caratteristiche necessarie per il bottom loading con una configurazione interna compatibile con il fluido.
Dalla serie 1201T alla nuova configurazione 1403T
Silea disponeva già di un’esperienza specifica nella realizzazione di bracci con rivestimento interno in PTFE, maturata attraverso la serie 1201T per applicazioni di carico dall’alto. In questo caso, però, il cliente aveva bisogno di effettuare il carico dal basso.
Il punto di partenza è stato quindi la serie 1403, dedicata alle applicazioni di bottom loading. L’attività di R&D Silea ha permesso di trasferire a questa configurazione la tecnologia di rivestimento in PTFE già sviluppata per i bracci di carico dall’alto, adattandola alle caratteristiche dell’applicazione.

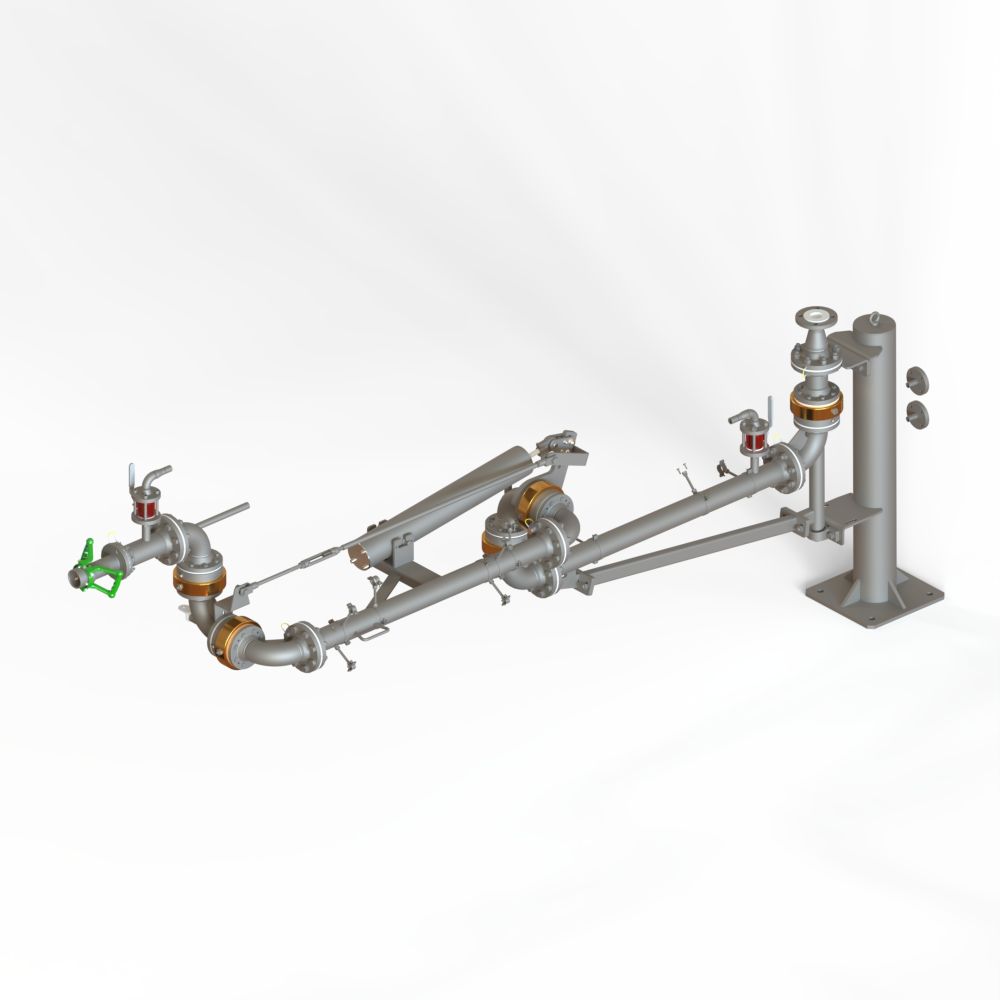

Il risultato è la configurazione 1403T, un braccio di carico dal basso realizzato in acciaio inox e dotato di rivestimento interno in PTFE per le parti a contatto con il prodotto corrosivo.
Il progetto rappresenta così un esempio di progettazione custom a partire da tecnologie consolidate: non la realizzazione di un prodotto completamente nuovo, ma l’adattamento di una soluzione esistente a una diversa modalità di carico e a determinate esigenze applicative.
Acciaio inox e rivestimento interno in PTFE
La configurazione 1403T combina la struttura del braccio per bottom loading con una soluzione specifica per la gestione del prodotto corrosivo. Il braccio è realizzato in acciaio inox, mentre le superfici interne a contatto con il fluido sono rivestite in PTFE (Teflon™). Il rivestimento permette di ottenere una superficie interna adatta all'applicazione, mantenendo al tempo stesso la configurazione meccanica del braccio.
Dal punto di vista operativo, il sistema conserva infatti le caratteristiche tipiche di un braccio di carico: snodato, bilanciato e progettato per essere movimentato dall'operatore durante il collegamento alla cisterna. In questo modo, la movimentazione non dipende più direttamente dal peso di una manichetta piena di prodotto.
Più praticità per le operazioni di carico
Il risultato è un sistema che risponde contemporaneamente alle due esigenze principali del progetto: compatibilità con il prodotto corrosivo e maggiore praticità nella gestione delle operazioni di carico.
Il braccio 1403T permette di:
•gestire il bottom loading attraverso una linea DN80 (3");
•utilizzare un rivestimento interno in PTFE per le superfici a contatto con il prodotto;
•facilitare la movimentazione grazie alla struttura snodata e bilanciata;
•ridurre la necessità per l'operatore di movimentare direttamente una manichetta DN80 piena di liquido, rendendo il lavoro più sicuro;
•disporre di una soluzione progettata in funzione della frequenza prevista delle operazioni;
•adattare una tecnologia esistente a una configurazione custom per il settore chimico.
Più che sostituire semplicemente una manichetta, il progetto ha quindi permesso di ripensare il sistema di carico in funzione di come l'operazione sarebbe stata gestita nel tempo.
