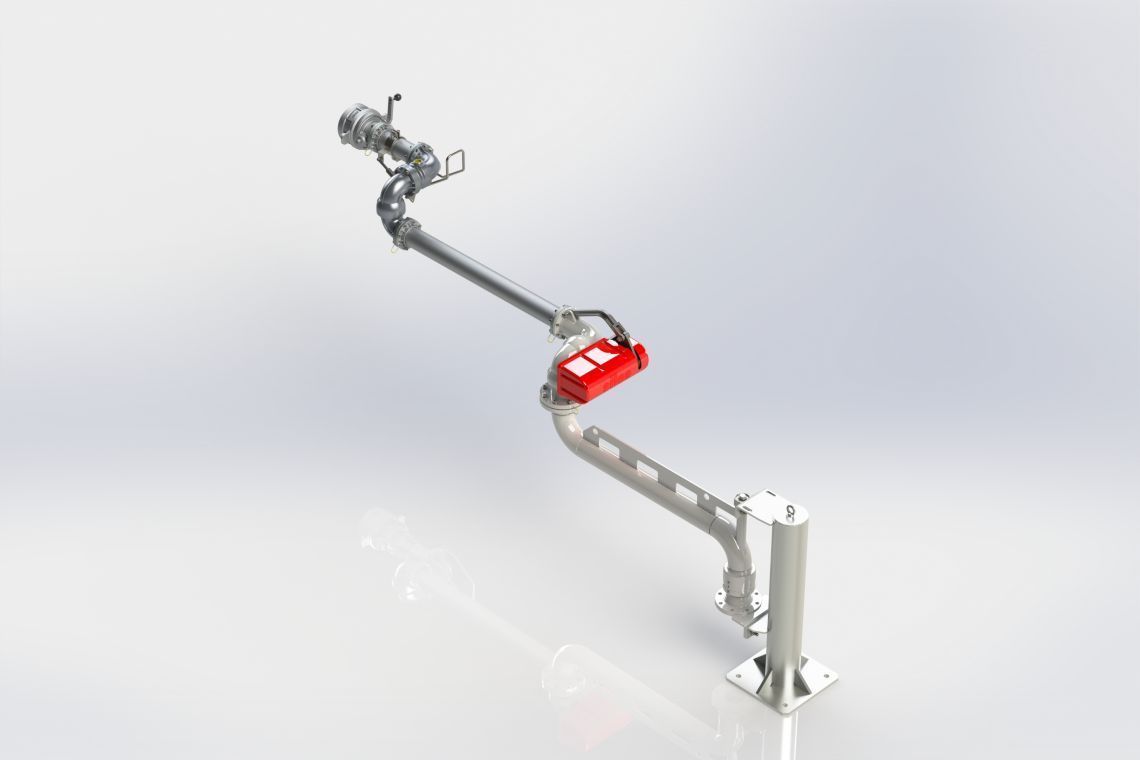

Série 1403
Bras de chargement/déchargement par le bas
Les bras de chargement par le bas sont utilisés pour les systèmes de chargement/déchargement des camions-citernes et des wagons-citernes de combustibles et liquides industriels. Ce système de transfert offre l'avantage d’opérer directement sur la route au lieu de monter dans le véhicule et évite ainsi la formation de charges électrostatiques générées.Les bras de chargement par le bas de la série 1403 sont utilisés pour charger ou décharger les camions-citernes restant au sol, là où il est nécessaire de disposer d'un large champ d'action. Cela permet une couverture maximale des points de chargement.
Demander la fiche technique
Obtenez la fiche avec toutes les caractéristiques du produit. Remplissez le formulaire pour recevoir le PDF.
Caractéristiques
Configuration standard
- Version droite, flux par le bas avec bride de raccordement ANSI 150.
- Articulation de base style F-20.
- Section tournante.
- Double articulation de base style F-50.
- Équilibreur à ressort de compression.
- Tube portant en alliage d’aluminium.
- Double articulation terminale style F-50.
- Tube terminal en alliage d’aluminium.
- Coupleur 4” API RP 1004 en alliage d’aluminium avec joints en FKM.
Caractéristiques techniques
Règlements et directives
- Déclaration de conformité à la directive ATEX en vigueur.
- Déclaration de conformité à la directive PED en vigueur.
- Déclaration de conformité à la directive MACHINES en vigueur.
- Déclaration de certification douanière pour les pays Russie, Kazakhstan Biélorussie, certificat EAC.
- Norme API-ASTM-ANSI-TTMA.
Options sur demande
- Matériau de construction du bras : acier au carbone, acier pour basses températures, acier INOXYDABLE AISI 304 / AISI 316 avec vanne à bille pour la distribution.
- Joints en HNBR, FFKM, PTFE, VMFQ.
- Version gauche.
- Flux du haut ou latéral.
- Bride de raccordement PN16.
- Articulations Split Tipe.
- Coupleur 4” semi-automatique API RP1004.
- Version pour récupération vapeurs avec coupleur 4” pour vapeurs API RP1004.
- Coupleur Stanag 3756.
- Configurations spéciales pour températures extrêmes (-60/+200°C).
- Système de chauffage du produit.
Accessoires
- Clapet anti-retour.
- Vanne de séparation d'urgence ERC.
- Voyant de flux.
- Microrupteur vanne de distribution.
- Microrupteur pour signalisation position de stationnement.
- Dispositif de stationnement.
- Colonne de support.
