Série 1802
Série 1802

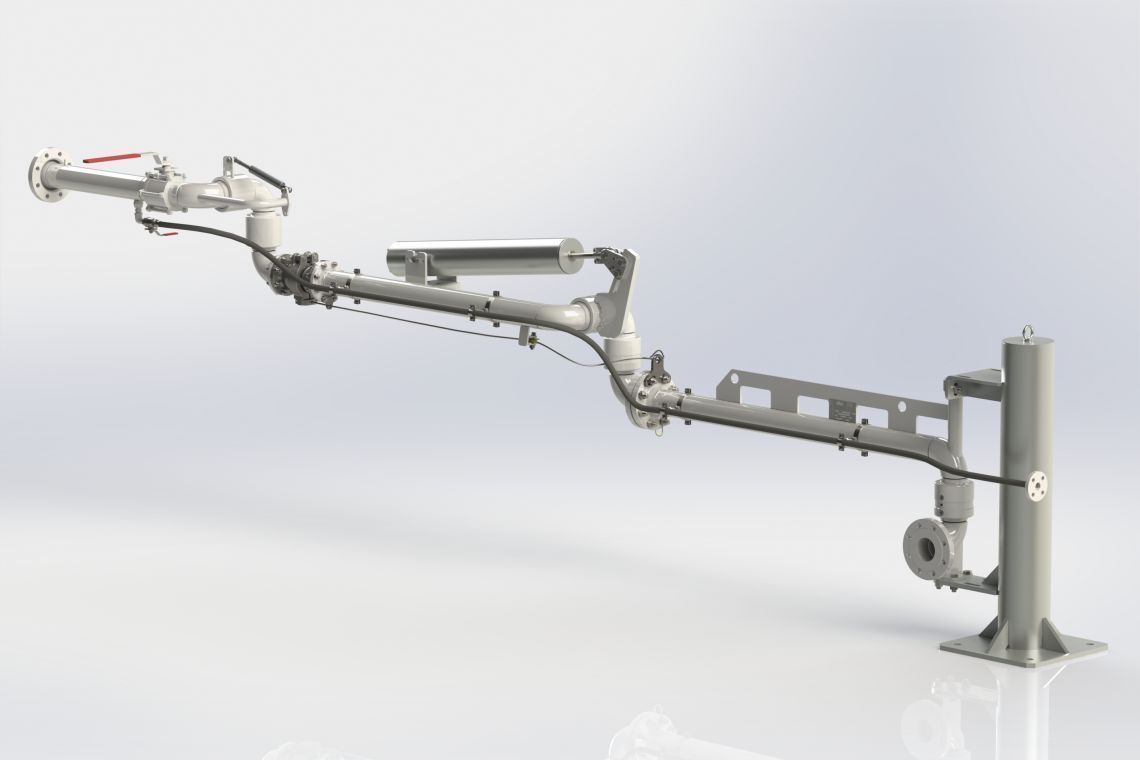

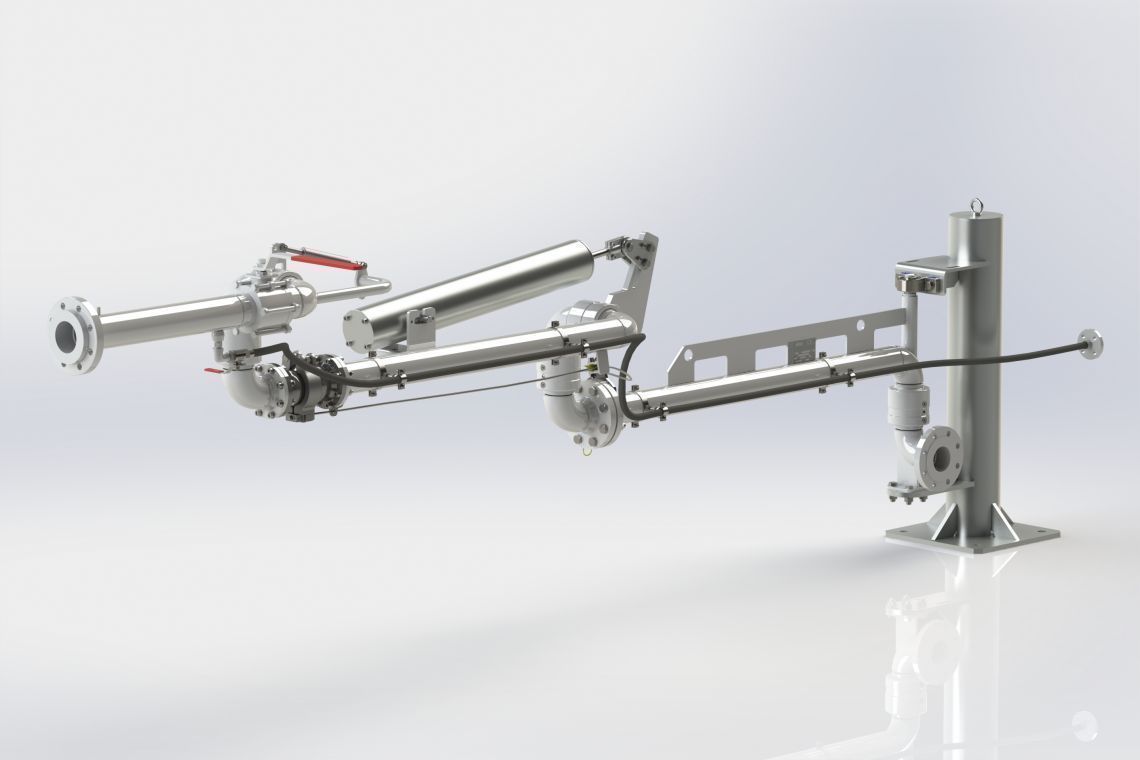

Bras de chargement GPL
Les bras de chargement par le bas série 1802 sont conçus pour le transfert de GPL, ou de fluides sous pression, des réservoirs fixes aux réservoirs mobiles et vice versa. Le large champ d'action permet une couverture maximale des points de chargement.

Demander la fiche technique

Obtenez la fiche avec toutes les caractéristiques du produit. Remplissez le formulaire pour recevoir le PDF.

Caractéristiques

Configuration standard

- Version droite, flux par le bas avec bride de raccordement ANSI 300.
- Articulation de base style F-20.
- Section tournante.
- Double articulation de base style F-50.
- Équilibreur à ressort de compression.
- Tuyau portant en acier au carbone.
- Vanne avec rupture en urgence ERC (DN50-DN80).
- Double articulation terminale style F-50.
- Vanne à bille en acier au carbone.
- Vanne à bille de drainage de ½".
- Système d'équilibrage secondaire avec ressort à gaz.
- Raccordement des bornes avec bride tournante.

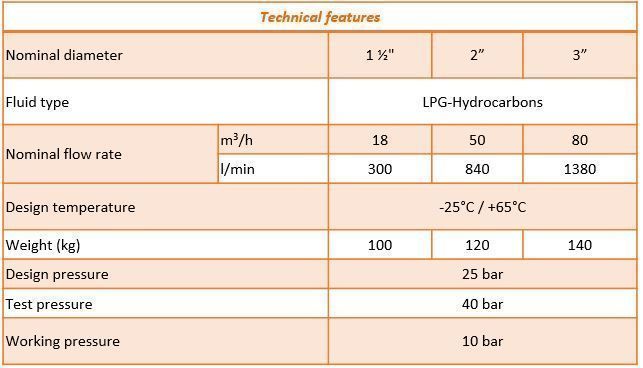

Caractéristiques techniques

Règlements et directives

- Déclaration de conformité à la directive ATEX en vigueur.
- Déclaration de conformité à la directive PED en vigueur.
- Déclaration de conformité à la directive MACHINES en vigueur.
- Déclaration de certification douanière pour les pays Russie, Kazakhstan Biélorussie, certificat EAC.
- Norme ASTM-ANSI-EN.

Options sur demande

- Matériau de construction du bras : en acier au carbone, acier pour basses températures, acier INOXYDABLE AISI304 / AISI316 avec vanne à bille pour la distribution.
- Joints en HNBR, FKM, FFKM, EPDM, PTFE.
- Version gauche.
- Flux du haut ou latéral.
- Bride de raccordement PN40 ou autres normes.
- Contrôle à 60 bars par pression nominale de 40 bars (PN40).
- Articulations Split Tipe.
- Configurations spéciales pour températures extrêmes (-60/+200°C).
- Raccordements d'extrémité : coupleur rapide Stanag 3756, hammer Union fig. 602 ou 206, filetage NPT mâle ou femelle.

Accessoires

- Microrupteur vanne de distribution.
- Micro-interrupteur pour signalisation position de stationnement/travail.
- Tuyau de drainage de ½".
- Amortisseur sur la vanne à rupture en urgence ERC pour tendre graduellement le câble et éviter des déchirements accidentels.
- Colonne de support.
