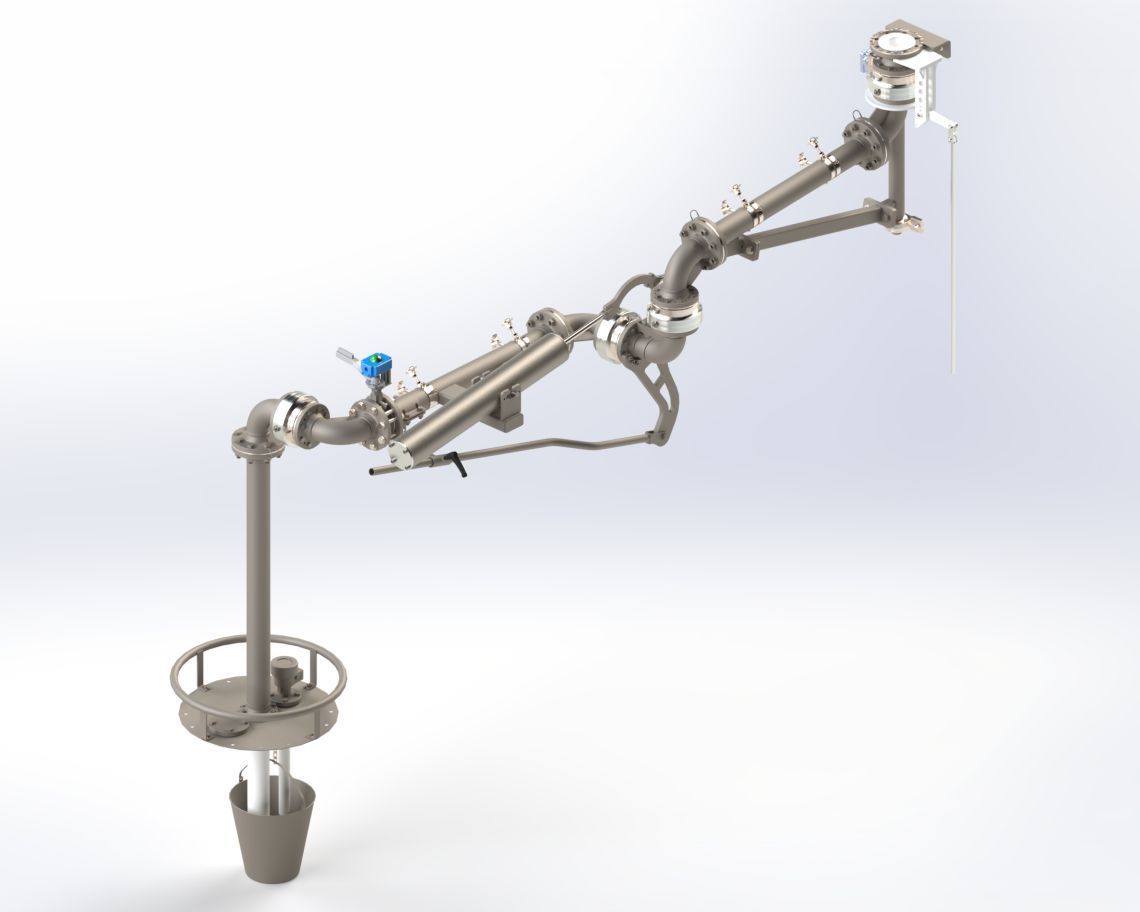

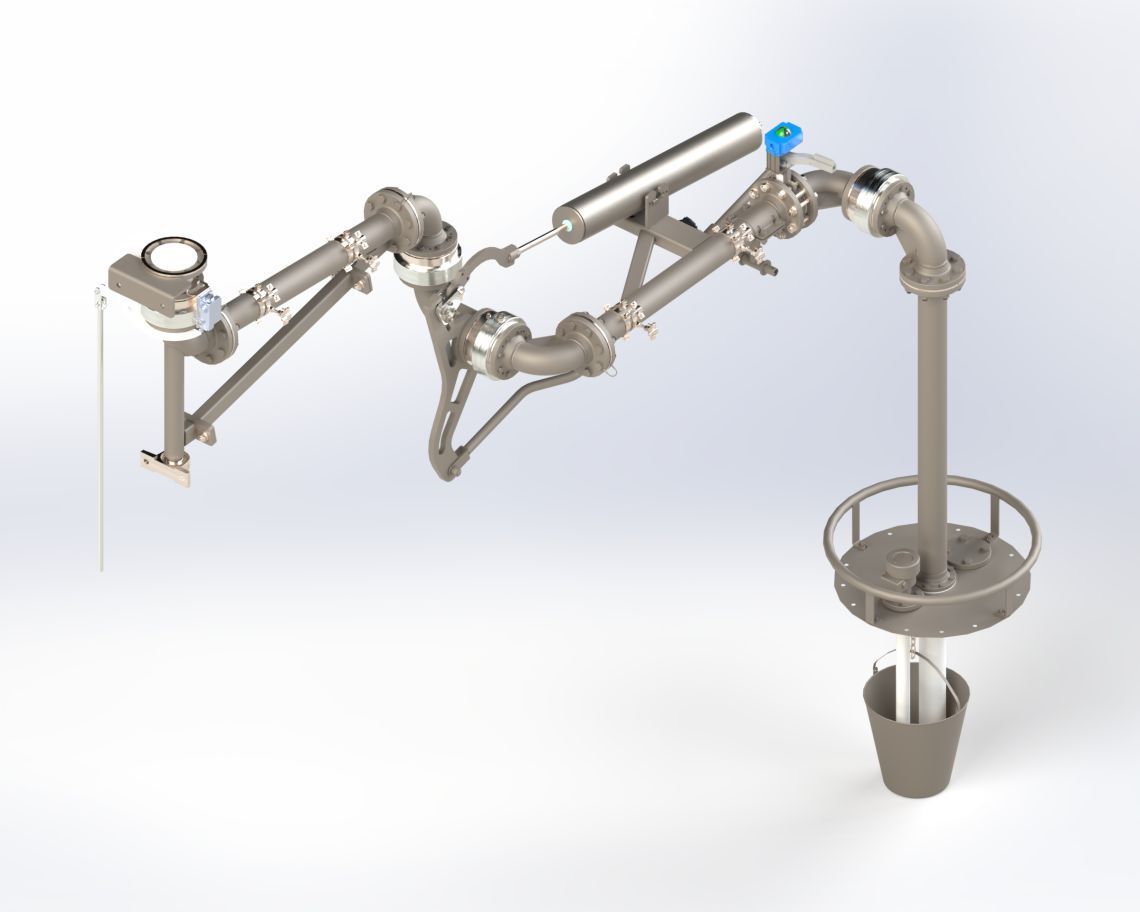

Série 1201T
BRAS DE CHARGEMENT REVÊTU INTÉRIEUREMENT DE TEFLON™ (PTFE)
Les bras de chargement par le haut de la série 1201T sont utilisés pour le remplissage des camions-citernes par le haut, lorsque qu’il est nécessaire de disposer d’un large rayon d’action. Cela permet de couvrir au maximum tous les points de chargement. Ce type de bras a été spécifiquement conçu pour être utilisé avec des produits hautement corrosifs. Ils peuvent être fabriqués en acier au carbone ou en AISI 316, et dans les deux cas, ils sont revêtus intérieurement de PTFE (lined). Les articulations à une piste de billes sont elles aussi revêtues intérieurement de PTFE, avec un double joint également en PTFE.Demander la fiche technique
Obtenez la fiche avec toutes les caractéristiques du produit. Remplissez le formulaire pour recevoir le PDF.
Domaine d'utilisation
Conçu pour le transfert de liquides chimiques hautement corrosifs.
Caractéristiques
Configuration standard
- Version droite, flux par le bas avec bride de raccordement ANSI 150
- Articulation de base type T-20 : Elle est utilisée pour le mouvement horizontal. Elle est équipée d'une piste à billes et est revêtue intérieurement de PTFE, avec des joints en PTFE.
- Section pivotante: Elle sert à augmenter le rayon d'action du bras de chargement et est revêtue intérieurement de PTFE.
- Double articulation de base type T-50 : Elle sert à la manipulation horizontale et verticale. Elle est équipée de deux articulations avec piste à billes, revêtues intérieurement de PTFE, avec des joints en PTFE.
- Compensateur à ressort de compression: Il sert à équilibrer le poids de la partie en porte-à-faux du bras de chargement.
- Tube porteur: acier au carbone ou AISI 316, revêtu intérieurement de PTFE.
- Vanne papillon de sécurité: Elle sert à fermer la ligne de chargement en cas de dysfonctionnement pendant la distribution. Le corps et le disque sont en acier inoxydable revêtus de PTFE.
- Articulation terminale type T-40: Elle sert à maintenir le tube terminal en position verticale ; elle peut être équipée d’une poignée pour faciliter la manipulation du bras.
- Tube terminal: Il est composé d’une section en acier ou en AISI 316, revêtue intérieurement de PTFE, et d’une section en PTFE seul qui est introduite dans le trou d’homme. Il peut être équipé d’un disque pare-éclaboussures ou d’un cône en AISI 316 ou en PTFE.
- Gobelet récupérateur de gouttes: en AISI 316 pour la collecte des résidus de produit après la distribution.

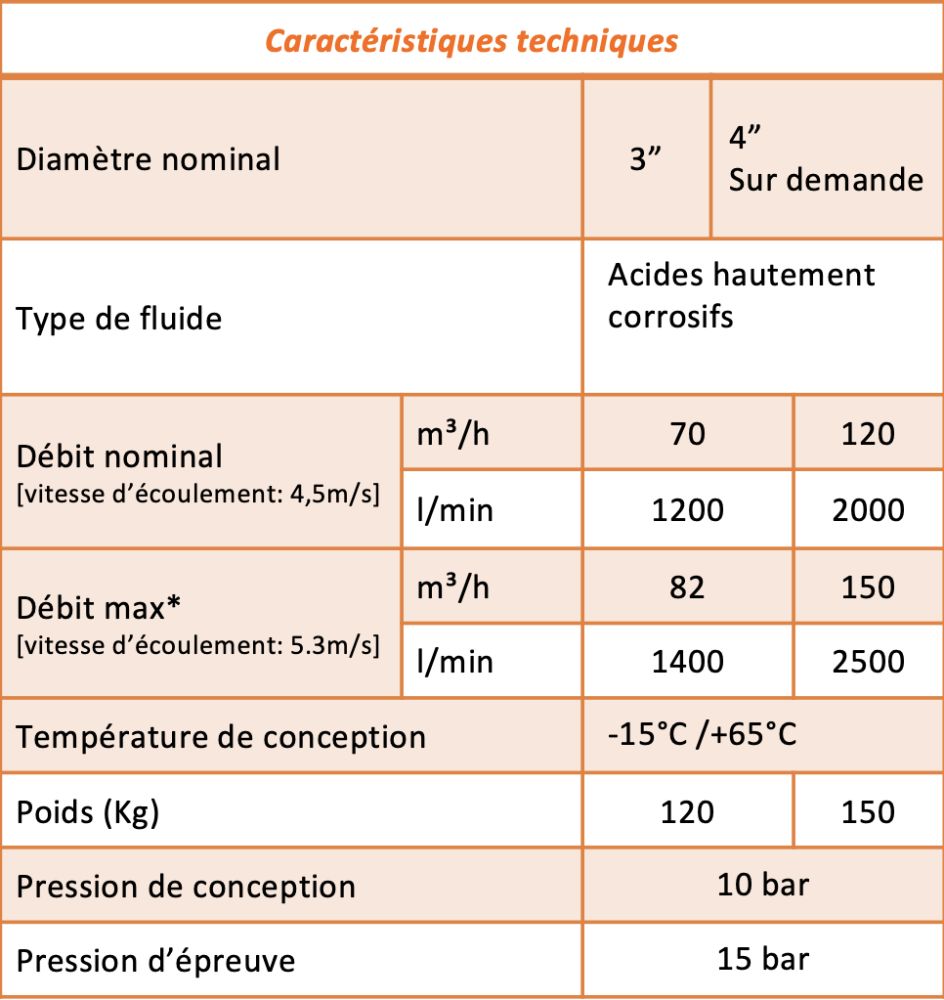

Caractéristiques techniques
Règlements et directives
- Déclaration de conformité à la Directive ATEX en vigueur (Équipements destinés aux Atmosphères Explosives)
- Déclaration de conformité à la Directive PED en vigueur (Équipements sous Pression)
- Déclaration de certification douanière pour les pays Russie, Kazakhstan, Biélorussie, certificat EAC
- Standard API-ASTM-ANSI-TTMA
Options sur demande
- Matériau de construction du bras: en acier carbone, acier pour basses températures, acier inoxydable AISI 304 / AISI 316
- Joints en PTFE
- Flux par le haut
- Brides de raccordement PN16
- Vanne de distribution à boule: en AISI 316, revêtue intérieurement de PTFE
- Configurations spéciales pour températures extrêmes (- 40/+200 °C)
Accessoires
- Micro-interrupteur vanne de distribution
- Micro-interrupteur pour signalisation de la position verticale
- Micro-interrupteur pour signalisation de la position de stationnement
- Blocage mécanique en position de travail
- Blocage mécanique en position de stationnement
- Capteur anti-débordement avec poignée
- Manœuvre pneumatique de montée/descente
- Actionneur pneumatique de vanne
- Pulsante start/stop pompa
- Colonne de support
