Serie 1201T

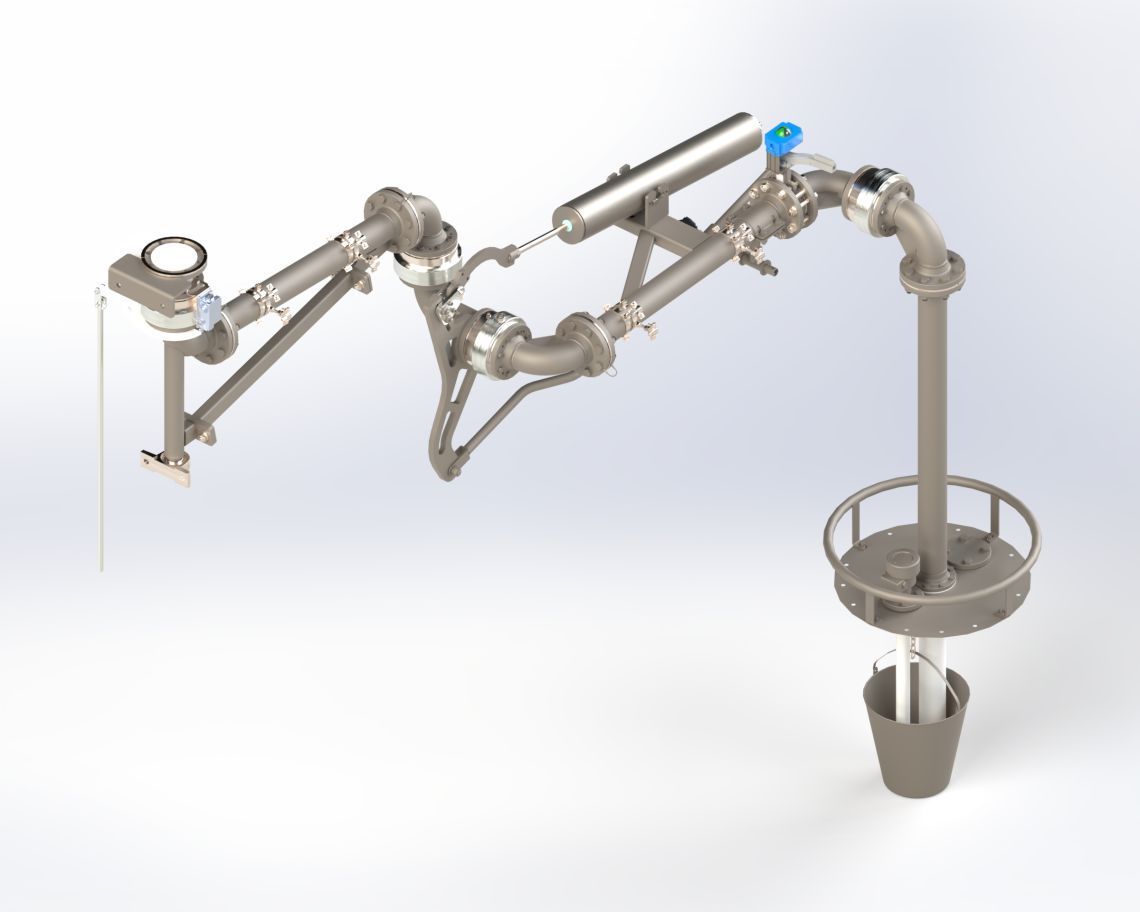

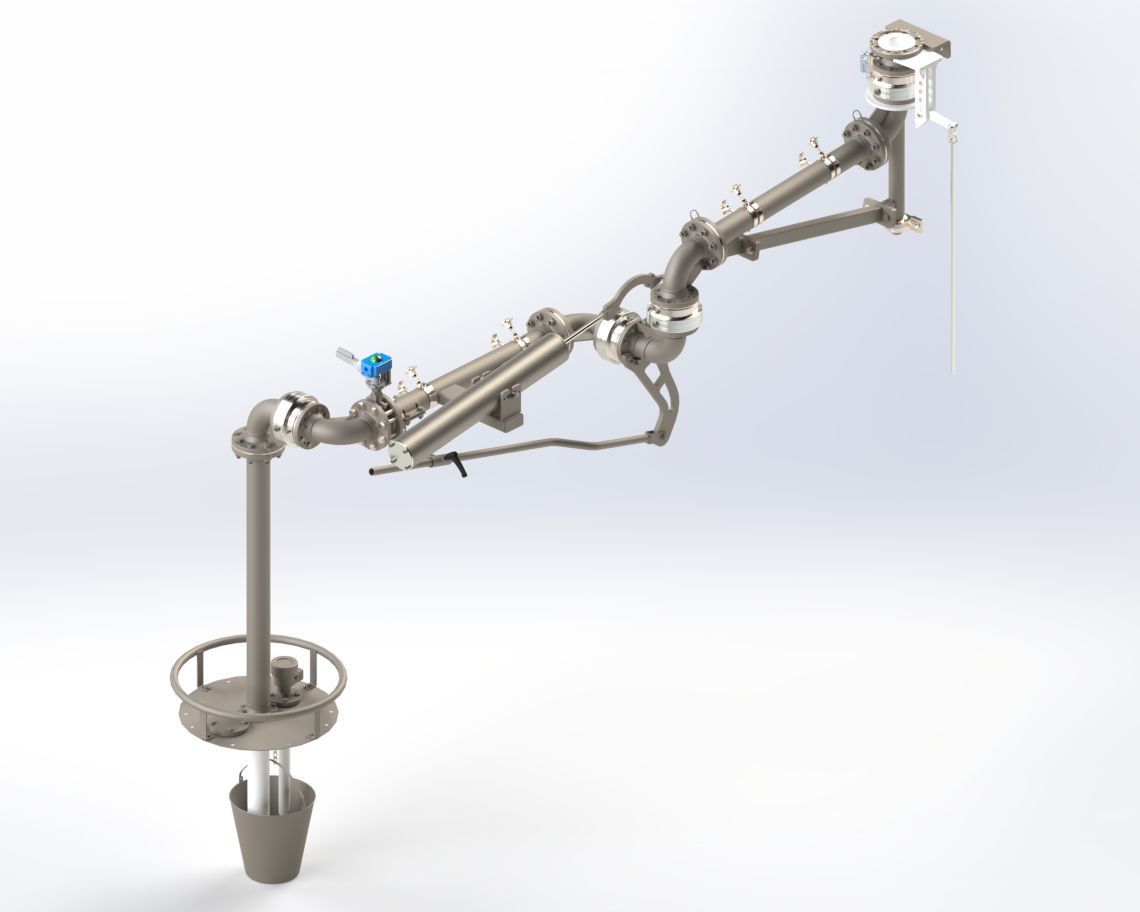

BRACCIO DI CARICO RIVESTITO INTERNAMENTE IN TEFLON™ (PTFE)
I bracci di carico dall’alto della serie 1201T sono utilizzati per riempire le autocisterne dall’alto dove sia necessario avere a disposizione un ampio raggio d’azione. Questo consente la massima copertura dei punti di carico. Questo tipo di bracci nello specifico sono studiati per l’utilizzo con prodotti altamente corrosivi. Possono essere prodotti in acciaio al carbonio o Aisi316 ed in entrambi i casi sono rivestiti internamente in PTFE (lined). Gli snodi ad una pista di sfere sono anch’essi rivestiti internamente in PTFE con una doppia tenuta anch’essa in PTFE.Richiedi la scheda tecnica
Ottieni la scheda con tutte le caratteristiche del prodotto. Compila il form per ricevere il PDF.
Campo di utilizzo
Ideato per il trasferimento di liquidi chimici altamente corrosivi.
Caratteristiche
Configurazione standard
- Versione destra, flusso dal basso con flangia di collegamento ANSI 150
- Snodo di base style T-20: Serve per la movimentazione orizzontale . È dotato di una pista di sfere e rivestito internamente in PTFE con tenute in PTFE.
- Sezione girevole: Serve per estendere il raggio d’azione del braccio di carico ed è rivestito internamente in PTFE.
- Doppio snodo di base style T-50: Serve per la movimentazione orizzontale e verticale. È dotato di due snodi con una pista di sfere rivestiti internamente in PTFE con tenute in PTFE.
- Bilanciatore a molla a compressione: Serve per equilibrare il peso della parte a sbalzo del braccio di carico
- Tubo portante: acciaio al carbonio o Aisi316 rivestito internamente in PTFE
- Valvola di sicurezza a farfalla: Serve per chiudere la linea di carico in caso di malfunzionamento durante l’erogazione. Corpo e piattello sono in acciaio inox rivestiti in PTFE.
- Snodo terminale style T-40: Serve a mantenere in verticale il tubo terminale; può essere dotato di impugnatura per facilitare la movimentazione del braccio
- Tubo terminale: è costituito da una sezione in acciaio o Aisi316 rivestito internamente in PTFE ed una sezione in solo PTFE che viene introdotta nel boccaporto. Può essere accessoriato con piatto paraspruzzi o cono in Aisi316 o PTFE. ØTazza raccogli-gocce: in Aisi316 per la raccolta di residui di prodotto dopo erogazione

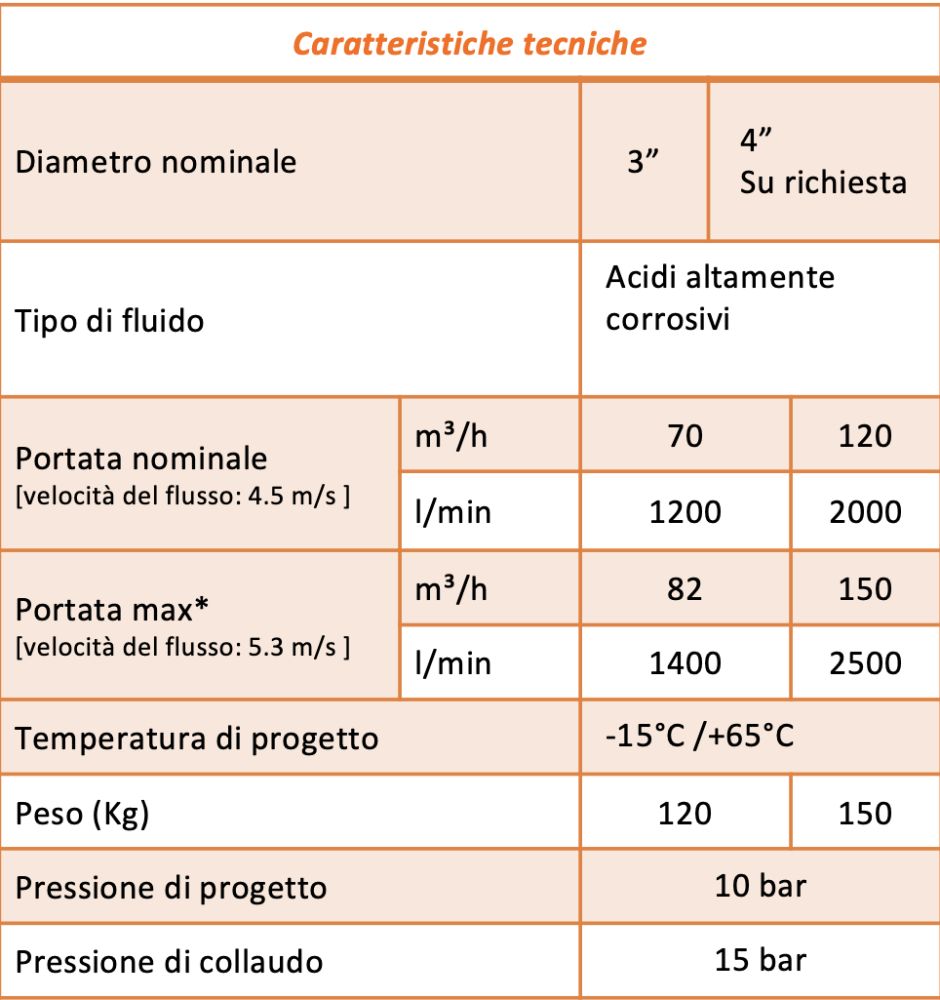

Caratteristiche tecniche
Normative e Direttive
- Dichiarazione di conformità alla Direttiva vigente ATEX (Attrezzature destinate in Atmosfere Esplosive)
- Dichiarazione di conformità alla Direttiva vigente PED (Attrezzature a Pressione)
- Dichiarazione di certificazione doganale per i paesi Russia, Kazakistan Bielorussia, certificato EAC
- Standard API-ASTM-ANSI-TTMA
Opzioni su richiesta
- Materiale di costruzione del braccio: in acciaio al carbonio, acciaio per basse temperature, acciaio INOX AISI 304 / AISI 316
- Tenute in PTFE
- Flusso dall’alto
- Flangia di collegamento PN16
- Valvola di erogazione a sfera: in AISI 316 rivestita internamente in PTFE
- Configurazioni speciali per temperature estreme (-40/+200 °C)
Accessori
- Microinterruttore valvola di erogazione
- Microinterruttore per segnalazione posizione verticale
- Microinterruttore per segnalazione posizione di parcheggio
- Blocco meccanico in posizione di lavoro
- Blocco meccanico in posizione di parcheggio
- Sensore anti-trabocco con impugnatura
- Movimentazione su/giù pneumatica
- Attuatore valvola pneumatico
- Pulsante start/stop pompa
- Colonna di supporto
